問題の理解: 後方反射がなぜ危険なのか
逆反射としても知られる後方反射は、高出力レーザー ビームの一部がレンズ自体やワークピースなどの光学面によって入射経路に沿って直接反射されるときに発生します。これは小さな迷惑ではありません。これは、レーザー システムにおける重大な故障モードです。制御されていない後方反射は、ビーム経路を逆方向に移動し、レーザー光源自体、アイソレーター、変調器などの敏感なコンポーネントに到達し、取り返しのつかない損傷を与える可能性があります。これは、コストのかかるダウンタイム、修理、および危険な動作条件につながります。最大の課題は、たとえ反射防止コーティングが施されていても、空気とガラスのあらゆる界面でわずかな割合の光が反射されることです。高出力レーザーの場合、このわずかな割合は、重大な光出力が間違った方向に伝わる可能性があります。
一次防御: 反射防止コーティングの戦略的使用

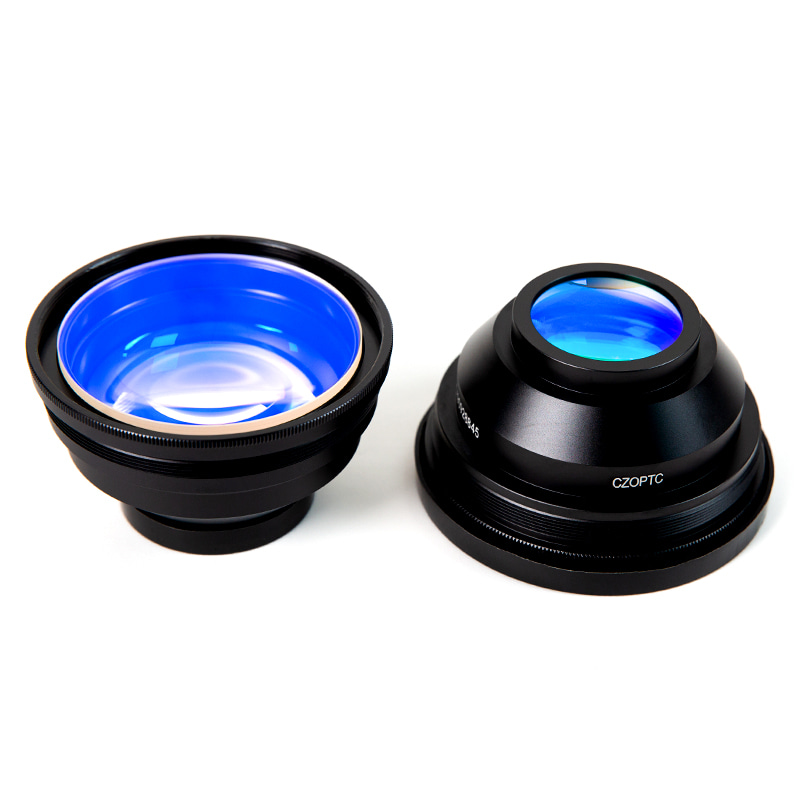

最初の最も基本的な防御線は、高品質の反射防止 (AR) コーティングをデバイスに適用することです。 光学レーザーレンズ 。これらのコーティングは一般的なものではありません。これらは、特定のパラメーターに合わせて設計された、精密に設計された薄膜スタックです。標準的な単層コーティングは反射を軽減しますが、レーザー用途の場合は、 Vコーティング または 広帯域ARコーティング 正確なレーザー波長と入射角に合わせて調整されます。 V コーティングは特定の波長で極めて低い反射率 (多くの場合 0.25% 未満) を実現しますが、広帯域コーティングはある範囲をカバーします。重要なのは、調達時にレーザーの動作パラメータに一致するコーティングを指定することです。
適切な AR コーティングの選択
- レーザー波長: 正確な主波長 (例: 1064nm、10.6µm、532nm) を指定します。 1064nm用にコーティングされたレンズを1030nmレーザーで使用しないでください。
- 電力密度: コーティングの損傷閾値 (J/cm2 または W/cm2 で測定) がレンズ表面でのレーザーのピークおよび平均パワーを超えていることを確認してください。
- 入射角: 意図した角度を明記してください。 0° (法線入射) に最適化されたコーティングは、45° ではパフォーマンスが低下します。
- 偏光: 高度に偏光したレーザーの場合は、S 偏光または P 偏光に最適化されたコーティングを検討して、その特定の状態での反射を最小限に抑えます。
反射制御のための機械的および光学的設計
コーティング以外にも、光学システムの物理的な配置が最も重要です。目標は、残留反射を敏感なコンポーネントから確実に遠ざけ、安全な吸収経路に誘導することです。これには、レンズの向きとシステムのレイアウトを慎重に考慮する必要があります。
レンズウェッジと方向
完全に平行なプレートの窓をビーム経路のレンズマウントまたはプロテクターとして使用しないでください。常にメカニカルウェッジ(多くの場合数度)が組み込まれたレンズを使用するか、曲面が高倍率側を向くように平凸レンズを意図的に取り付けてください。この重要な実践により、反射ビームが光軸から離れる方向に角度を付けられ、光源への経路を逆にたどることが防止されます。
ビームダンプとバッフル
迷光と反射光の経路を積極的に管理します。使用する ビームダンプ (吸収性が高く、多くの場合水冷式のデバイス) を使用して、軸外に向けられたビームからのエネルギーを安全に捕捉および放散します。インストール 光学バッフル システム内に散乱光を捕捉し、筐体の周りで反射するのを防ぎます。
重要なシステムに光アイソレータを組み込む
ファイバーレーザー、増幅器、または自由空間通信を使用するシステムなど、高利得または極度の感度を備えたシステムの場合、受動的な対策では不十分な場合があります。アン 光アイソレータ レーザー光源の直後に配置されるアクティブコンポーネントです。これは光の一方向弁として機能し、前方のビームを最小限の損失で通過させながら、後方に進む光を遮断して減衰させます。後方反射がレーザー ダイオードや発振器に不安定性、モード ホッピング、または壊滅的な損傷を引き起こす可能性がある場合、アイソレータは不可欠です。
運用およびメンテナンスのベスト プラクティス
予防には、システムの使用方法と維持方法も関係します。一貫したプロトコルによりリスクが大幅に軽減されます。
- 低電力での事前調整: 常に、非常に低出力の可視ガイド レーザーまたは大幅に減衰したメイン ビームを使用して、最初のビーム パス アライメントとレンズの位置決めを実行します。これにより、セットアップ中の偶発的な高出力反射が防止されます。
- 清潔さは重要です: 光学レーザー レンズ表面上の埃、指紋、煙の残留物などの汚染物質が吸収部位となり、局所的な加熱、コーティングの損傷、予測できない散乱や反射の増加を引き起こす可能性があります。
- 定期検査: コーティングの焼け、穴、または汚染の兆候がないかレンズを目視検査するスケジュールを実行します (安全な非レーザー条件下で)。表面の欠陥を明らかにするには、検査用ライトを斜めに使用します。
- ワークピースに関する考慮事項: ワークピース上の反射率の高い素材(銅、金、研磨されたアルミニウム)や急な入射角は、光学系に強い鏡面反射を引き起こす可能性があることに注意してください。プロセスパラメータとビーム角度の調整が必要な場合があります。
コンポーネント別の緩和戦略の概要
次の表は、これらの原則を一般的なレーザー システムのさまざまな部分に適用するためのクイック リファレンス ガイドを示しています。
| システムコンポーネント | 一次後方反射リスク | 推奨される予防策 |
| レンズ面 | 各空気ガラス界面でのフレネル反射。 | 波長固有の AR コーティング。ウェッジレンズを使用するか、正しい向きで使用してください。 |
| ワーク | 光沢のある表面または角度のある表面からの鏡面反射。 | 入射角を制御します。既知の反射経路にはビーム ダンプを使用します。表面処理を検討してください。 |
| レーザー光源 | 直接的なフィードバックは不安定または損傷を引き起こします。 | 光アイソレータを設置してください。すべての上流の光学部品が傾いている/くさび形になっていることを確認します。 |
| ビーム経路の筐体 | メインビームに反射する迷光。 | 黒色の陽極酸化処理されたバッフルを使用してください。ライトトラップを使用します。内部を清潔に保ちます。 |
後方反射を効果的に防止するには、単一の解決策ではなく、多層的な防御が必要です。正しく指定された光学レーザー レンズ、インテリジェントな機械設計、規律ある操作習慣を慎重に統合する必要があります。これらの具体的で実践的な対策を実装することで、貴重な投資を保護し、一貫した安全なパフォーマンスを保証する、堅牢で信頼性の高いレーザー システムを構築できます。
